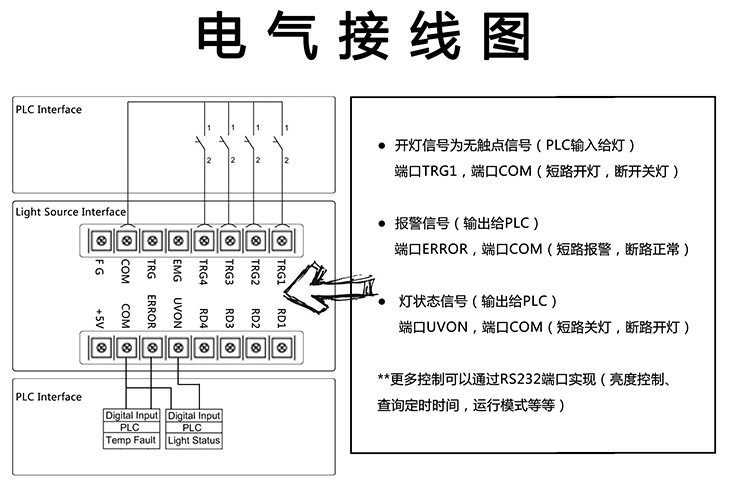

UVLED點光源主機后端電氣接線圖
網址: www.59219.cn 時間: 2017-12-11 作者: UVATA
網址: www.59219.cn 時間: 2017-12-11 作者: UVATA
配線注意事項：
● 剝?nèi)グ鼘訒r(shí)，不要損傷芯線。
● 接線時，注意不要使芯線扭結。
● 芯線請直接連接，不要焊接。否則有時會因振動而斷線。
● 接線后，請勿使電線承受應力。
● 在端子的構造上，若逆時針轉動而固定電線時，會造成接觸不良。請拔出電線，確認端子孔后重新配線。

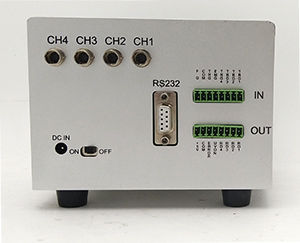

觸摸屏4通道點光源主機

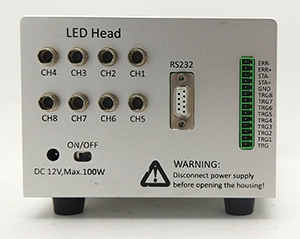

觸摸屏8通道點光源主機
轉載請注明：依瓦塔 - UVLED點光源主機后端電氣接線圖
